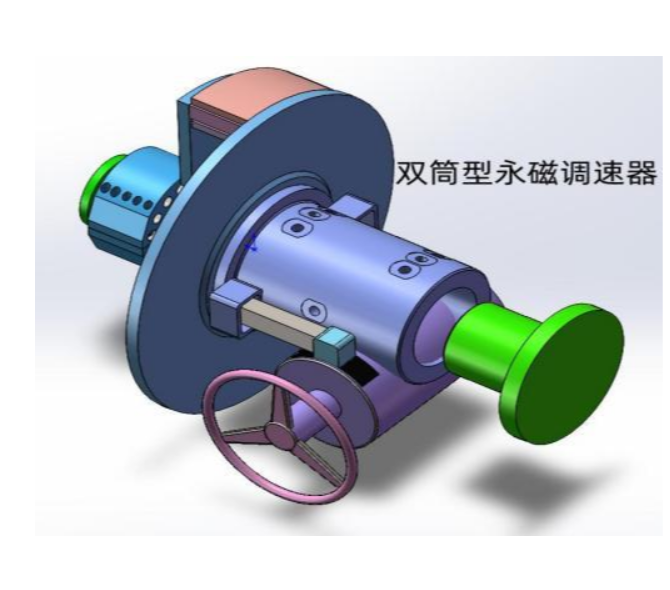

双筒型永磁调速器
双筒型永磁调速器，也叫套筒式永磁耦合调速器，是一款非接触磁力传动、 无级调速的纯机械节能设备，采用内外筒嵌套径向磁场耦合结构，通过磁力非接 触传递扭矩，是电机系统负载节能改造常用的机械调速装置，多用于风机、水泵 、空预器等离心式负载设备的节能改造。
工作原理
电机侧连接导体转子，负载侧连接镶嵌永磁体的永磁转子，两者之间存在空 气间隙，无机械硬连接。电机带动导体筒旋转，导体切割磁感线产生涡流，涡流 磁场与永磁磁场相互作用，依靠磁力传递扭矩。配套电动执行机构，改变导体筒 与永磁筒的有效耦合面积，从而调节传递扭矩，实现负载转速无级调节：耦合面 积越大，负载转速越高；耦合面积越小，转速越低。
结构组成
1. 双筒导体转子：电机主动端，双层导体结构；
2. 永磁转子：负载从动端，内嵌永磁体；
3. 电动执行调速机构：接收 4～20mA 控制信号，完成轴向位置调节；
功率段：
风冷机型（≤630kW）、水冷机型（大功率最高可达 2500kW）。
